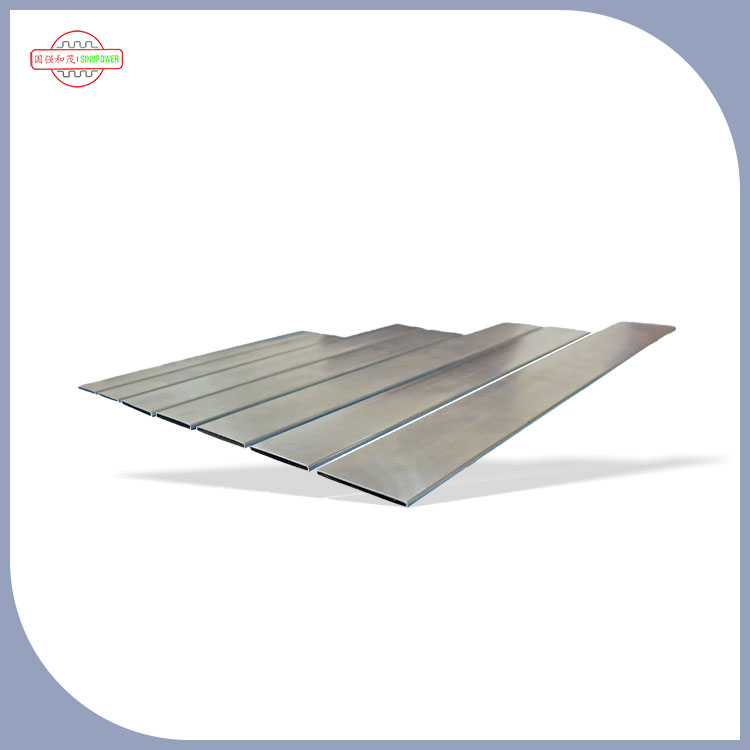

Se você já tentou atingir uma meta de rejeição de calor mais difícil sem aumentar a espessura do núcleo do radiador (ou o custo do BOM), você provavelmente já teve as mesmas dores de cabeça: área de superfície insuficiente, muita queda de pressão, dimensões inconsistentes do tubo, problemas de ligação das aletas após a brasagem e o cenário de pesadelo: falhas de campo causadas por vazamentos. Tubos Ovais Planossão frequentemente escolhidos para resolver exatamente essas restrições, mas apenas quando a geometria, método de fabricação e os controles de qualidade correspondem à aplicação.
Este artigo explica comoTubos Ovais Planospode melhorar a eficiência da embalagem e o desempenho térmico em radiadores e trocadores de calor compactos, ao mesmo tempo em que destaca as compensações que importam nas decisões reais de compra. Você receberá uma lista de verificação pronta para aquisição, uma tabela de solução de problemas para modos de falha comuns e uma comunicação com o fornecedor estrutura para reduzir os ciclos de amostragem e evitar reprojetos dispendiosos.
A maioria dos problemas de fornecimento e design em torno dos tubos do radiador não são “mistérios” – são colisões previsíveis entre metas de desempenho e limites de embalagem.Tubos Ovais Planosaparecer na lista quando os compradores precisarem resolva um (ou mais) destes pontos problemáticos:
A lição prática:Tubos Ovais Planospodem ser uma solução forte, mas não “corrigem automaticamente” a qualidade ou projeto do sistema. Eles recompensam boas especificações e punem compras vagas.
O perfil “oval plano” não é apenas cosmético – ele muda a forma como o tubo interage com as aletas, como o ar flui através do núcleo, e como o calor se move do refrigerante para o ambiente externo.
Uma rápida verificação da realidade:“Oval plano” não é um produto único. É uma família de perfis tubulares, tipos de costura, materiais e projetos internos. O desempenho exato depende do sistema completo: tubo + aleta + brasagem + refrigerante + condições de operação.
Se o seu RFQ disser “tubo oval plano para radiador”, você receberá dez cotações e onze interpretações. A maneira mais rápida de cortar risco é especificar o que realmente controla o desempenho e a confiabilidade.
| O que você pede | Por que isso importa | O que solicitar ao fornecedor |
|---|---|---|
| Tolerância dimensional (eixo maior/menor + parede) | Impulsiona o ajuste das aletas, a qualidade da brasagem, a capacidade de pressão e a consistência do núcleo | Plano de inspeção dimensional + dados de CPK/lote, se disponível |
| Integridade da costura e meta de taxa de vazamento | Reduz falhas em campo e reclamações de garantia | Método de teste de vazamento de ar 100% ou amostrado, nível de pressão, tempo de espera, critérios de aprovação/reprovação |
| Limpeza para brasagem | Os resíduos podem causar umedecimento deficiente, vazios e vazamentos de longo prazo | Descrição do processo de limpeza + requisito de limpeza recebido |
| Estratégia de corrosão | O emparelhamento incorreto de materiais acelera a corrosão, especialmente com metais mistos | Recomendação de materiais para o seu ambiente + quaisquer opções de revestimento |
| Pressão e resistência ao pulso | Os radiadores apresentam ciclos de pressão; tubos fracos quebram com o tempo | Alvos de teste de explosão (se aplicável) + expectativas de teste de fadiga/pulso |
Os compradores costumam ouvir “CQ estrito” em todas as cotações. A diferença é se o CQ está vinculado à prevenção de falhas. ParaTubos Ovais Planos, os pontos de verificação mais significativos geralmente incluem:
Se você só se lembra de uma coisa: peça ao fornecedor para definirondevazamentos são mais prováveis de ocorrer em seu processo, e qual é a etapa de prevenção antes do teste final de vazamento. Essa resposta informa se eles gerenciam a qualidade de forma proativa.
Quando um radiador falha, muitas vezes o tubo é o culpado primeiro - mas a causa raiz pode ser lacunas nas especificações, incompatibilidade de brasagem, manuseio de danos ou corrosão devido ao design de metal misto. Esta tabela ajuda você a fazer uma triagem rápida de problemas.
| Sintoma | Provável causa raiz | Movimentos de prevenção que funcionam |
|---|---|---|
| Vazamentos de pinhole após brasagem | Contaminação, pouca umedecimento, incompatibilidade de fluxo/limpeza, microdefeitos na costura | Definir requisitos de limpeza; alinhar o processo de brasagem com a superfície do tubo; exigir testes de vazamento após etapas principais |
| Costura dividida sob pressão | Qualidade de solda inconsistente, variação de parede, resistência insuficiente da costura | Especifique a aceitação da costura; exigem critérios de pressão/vazamento; confirmar monitoramento de solda e plano de inspeção |
| Inconsistência na ligação das aletas (pontos quentes) | Variação dimensional, incompatibilidade de aletas, janela de brasagem inadequada | Aperte as tolerâncias; compartilhe especificações de fin antecipadamente; solicitar construções piloto e validação de seção transversal |
| Deformação do núcleo durante a montagem | Parede do tubo muito fina para manuseio, embalagem inadequada, pressão de fixação muito alta | Definir limites de movimentação; melhorar a embalagem; ajustar ferramentas de montagem; confirmar alvos de propriedades mecânicas |
| Falhas por corrosão em serviço | Acoplamento galvânico, liga inadequada, estratégia de revestimento inadequada, meios agressivos | Combine a liga e o revestimento com o ambiente; revisar interfaces de metais mistos; validar com testes de exposição quando possível |
Tubos Ovais Planossão comumente usados quando você precisa de alto desempenho térmico em um núcleo compacto e pode controlar o processo de fabricação e união. As áreas típicas adequadas à finalidade incluem:
Os melhores projetos tratamTubos Ovais Planoscomo um componente do sistema – não uma mercadoria. Essa mentalidade é o que impede “tubo barato, falha cara.”
Um relacionamento confiável com o fornecedor começa com uma linguagem técnica compartilhada. Aqui está um fluxo de trabalho leve que reduz os ciclos de amostragem:
Se você estiver avaliando fornecedores, será útil escolher um que já esteja focado na fabricação de tubos de transferência de calor, em vez de “tubulação de metal em geral”. Por exemplo,Tubos de transferência de calor Sinupower Changshu Ltd. posiciona sua produção em torno soluções de tubos para radiadores e trocadores de calor, incluindo formatos de tubos planos ovais e soldados usados em sistemas de refrigeração. A razão mais prática para isso ser importante é simples: as equipes que vivem nesse nicho tendem a compreender os verdadeiros modos de falha (vazamentos, problemas de ligação, deformação) e construir seu controle de qualidade em torno de sua prevenção.
Dica do comprador:Ao enviar uma mensagem para um fornecedor, inclua seus três principais “não negociáveis” (critérios de vazamento, tolerância, ambiente de corrosão). Você filtrará instantaneamente os fornecedores que não conseguem suportar seu nível de risco.
P1:Tubos ovais planos versus tubos redondos para radiadores?
Perfis ovais planos são frequentemente selecionados para eficiência de empacotamento e vantagens de contato com aletas em núcleos compactos, enquanto tubos redondos podem ser mais simples em algumas configurações de fabricação. A melhor escolha depende do design da aleta, das restrições de espaço e da consistência que você pode manter em lotes de produção.
Q2:Tubos ovais planos soldados para radiadores?
Projetos soldados podem oferecer forte desempenho quando a integridade da costura é rigorosamente controlada e verificada por testes de vazamento. Se o seu sistema vê ciclos de alta pressão, certifique-se de que os critérios de aceitação da costura e os métodos de teste estejam claramente definidos nas especificações de compra.
P3:O que incluir em uma solicitação de cotação para tubos ovais planos?
No mínimo: dimensões do perfil com tolerâncias, espessura da parede, requisitos de material, método e critérios de teste de vazamento, limpeza expectativas de brasagem e requisitos de embalagem/manuseio para evitar deformação.
Q4:Como reduzir vazamentos após a brasagem?
Concentre-se na limpeza, na compatibilidade das condições da superfície com o seu processo de brasagem, nas dimensões estáveis do tubo (para ajuste consistente das aletas), e testes de vazamento alinhados com sua realidade de produção – não apenas uma declaração genérica de “CQ aprovado”.
P5:Considerações sobre corrosão para tubos ovais planos?
O risco de corrosão depende do ambiente, da química do líquido refrigerante e das interfaces de metais mistos. Alinhe a seleção de ligas e qualquer estratégia de revestimento com as condições reais de serviço e esclareça se sua aplicação inclui exposição a sal, umidade ou meios agressivos.
Tubos Ovais Planospode ser uma atualização de alto aproveitamento quando você precisa de embalagens compactas, melhor desempenho térmico e consistência de produção confiável -mas apenasquando a especificação do tubo, integridade da costura e pontos de verificação de CQ são escritos claramente o suficiente para remover a ambiguidade.
Se você está planejando um novo projeto de radiador ou trocador de calor e deseja menos loops de amostragem, envie seu desenho e operação alvo condições paraTubos de transferência de calor Sinupower Changshu Ltd.e pedir uma proposta que inclua controle de tolerância, critérios de teste de vazamento e um plano de lote piloto. Quando estiver pronto,Contate-nospara discutir seus requisitos de tubo oval plano e obtenha uma cotação rápida e alinhada à engenharia.
