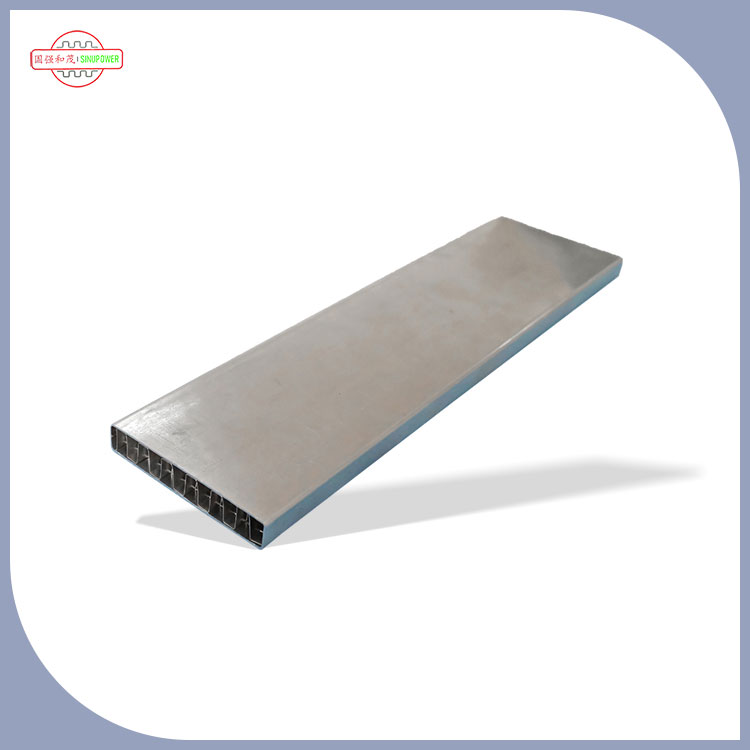

Tubos Retangularesestão aparecendo em trocadores de calor e sistemas térmicos mais modernos por um motivo simples: eles podem oferecer forte desempenho de transferência de calor em espaços apertados, ao mesmo tempo que ajudam os engenheiros a controlar o fluxo de ar, a queda de pressão e a geometria da bobina. Este artigo detalha onde os tubos retangulares fazem sentido, quais pontos problemáticos eles resolvem (e quais não resolvem), como especificá-los corretamente e quais verificações de qualidade você deve exigir para evitar surpresas dispendiosas. Você também receberá uma tabela de comparação prática, listas de verificação de seleção e uma seção de perguntas frequentes que pode compartilhar com sua equipe.
Se você estiver adquirindo tubos para trocadores de calor, é provável que não esteja perdendo o sono por causa dos “tubos” em geral – você está perdendo o sono por causa do que os tubos podem quebrar: metas de desempenho, rendimento de montagem e cronogramas de entrega. Aqui estão os pontos problemáticos que aparecem repetidamente:
Os tubos retangulares não resolverão magicamente todos esses problemas, mas quando escolhidos para o trabalho certo – e especificados adequadamente – podem reduzir vários problemas ao mesmo tempo.
Os tubos retangulares alteram a geometria do canal de fluxo e a forma como o tubo faz interface com aletas ou placas. Isso parece acadêmico até você ver os efeitos práticos:
Resumindo: o perfil oferece outra alavanca para puxar quando os tubos redondos não conseguem oferecer a combinação de compacidade, ajuste de montagem e desempenho térmico que você precisa.
Os tubos retangulares são especialmente atraentes quando o design é restrito ou quando o lado do ar é o verdadeiro gargalo. Os casos de uso comuns incluem:
Dica: Se sua equipe de design continua lutando com “precisamos de mais capacidade, mas não podemos aumentar a bobina”, geralmente é aqui que os perfis retangulares entram na conversa.
Vamos tornar a decisão prática. Aqui está uma tabela de comparação que a aquisição e a engenharia podem usar no estágio inicial:
| Fator de decisão | Tubos Retangulares | Tubos redondos |
|---|---|---|
| Utilização do espaço | Frequentemente forte em layouts compactos; fácil de empilhar em certas geometrias | Confiável, mas pode desperdiçar espaço em envelopes retangulares e apertados |
| Potencial de interface fin | Os lados planos podem ajudar a obter um contato consistente quando combinados com o design das aletas | Padrões comuns; ferramentas de aleta amplamente disponíveis |
| Alinhamento de montagem | O perfil pode reduzir a rotação e melhorar o posicionamento repetível | A rotação não é inerentemente restrita, a menos que os equipamentos a imponham |
| Disponibilidade da cadeia de suprimentos | Melhor com fabricantes especializados; garantir capacidade e tolerâncias | Ampla disponibilidade; muitos fornecedores |
| Sensibilidade de especificação | Maior – pequenas alterações em cantos, raios ou paredes podem ser mais importantes | Mais baixo – padrões e intercambialidade são comuns |
| Previsibilidade de custos | Pode ser competitivo em volume; depende da liga, processo e tolerâncias | Muitas vezes previsível devido à escala da mercadoria |
Quando um sistema apresenta desempenho inferior, as equipes geralmente culpam primeiro o “formato do tubo”. Na realidade, o desempenho depende de algumas variáveis que você pode controlar. Se você estiver avaliando tubos retangulares, concentre-se nestes:
Os melhores projetos tratam os Tubos Retangulares como parte de um sistema: tubo + aleta + método de união + condições de operação. É daí que vêm as vitórias.
A maioria dos problemas de fornecimento ocorre porque a especificação do tubo é “próxima o suficiente” para cotação, mas não precisa o suficiente para produção. Use esta lista de verificação para evitar novas cotações, atrasos e incompatibilidades:
Dica de aquisição: peça à engenharia para fornecer uma lista de “críticos para montagem”. Se uma tolerância afetar a inserção das aletas, as folgas de brasagem ou o ajuste do acessório, ela pertencerá às especificações de compra e não estará oculta nos desenhos internos.
Os tubos retangulares são frequentemente usados onde a precisão e a repetibilidade são importantes. Aqui estão as verificações de qualidade que protegem você contra interrupções na linha e falhas de vazamento:
Se o seu projeto tiver um alto custo de falha (refrigerantes, meios perigosos, instalações de difícil acesso), trate a documentação de qualidade como um requisito e não como um “bom ter”.
Mesmo que os tubos retangulares sejam perfeitos no papel, um projeto ainda pode falhar devido ao atrito na cadeia de abastecimento. Algumas maneiras práticas de reduzir o risco:
A consistência é mais importante do que a perfeição. Um tubo que é “perfeito” em um lote e ligeiramente diferente no seguinte é pior do que um tubo que está consistentemente dentro de uma janela de tolerância bem definida.
Se você estiver adquirindo tubos retangulares para aplicações de transferência de calor, trabalhar com um fabricante que entende de montagens térmicas torna sua vida mais fácil, porque eles sabem o que realmente dá errado na produção: ajuste das aletas, consistência da brasagem, desvio dimensional, deformação no trânsito e lacunas na documentação.
Tubos de transferência de calor Sinupower Changshu Ltd.concentra-se em soluções de tubos de transferência de calor, incluindo tubos retangulares projetados para equipamentos térmicos e aplicações em estilo bobina. A vantagem de fazer parceria com um fornecedor especializado não é apenas “você consegue fazer isso”, mas “você consegue manter a consistência” ao longo dos ciclos de produção, ao mesmo tempo em que apoia suas especificações, expectativas de inspeção e ritmo de entrega.
Leve-lhes seu desenho, condições operacionais e restrições de montagem (especialmente tolerâncias que afetam a inserção e união das aletas). Quanto mais claros os requisitos funcionais, mais rápido você poderá convergir para um design de tubo estável que não surpreenda sua equipe de produção posteriormente.
P: Os tubos retangulares são sempre mais eficientes que os tubos redondos?
R: Não automaticamente. O desempenho depende do projeto completo – fluxo de ar, geometria das aletas, fluxo interno, espessura da parede e qualidade da união. Os tubos retangulares podem ser uma ótima opção quando você precisa de layouts compactos ou melhor controle do alinhamento da montagem.
P: Qual é o maior erro de fornecimento com tubos retangulares?
R: Tolerâncias vagas. Se largura/altura, torção, detalhes de canto ou condição de superfície não forem definidos, você poderá obter tubos que “atendem à cotação”, mas falham na montagem.
P: Os tubos retangulares aumentam a queda de pressão?
R: Eles podem, dependendo da geometria interna e das condições de fluxo. O projeto correto pode equilibrar a queda de pressão e a transferência de calor, mas você deve avaliar os objetivos do sistema (potência do ventilador ou potência da bomba) em vez de adivinhar apenas com base na forma.
P: O que devo dizer a um fornecedor para evitar problemas de brasagem ou união?
R: Compartilhe o método de união (brasagem, soldagem, expansão mecânica, etc.), a limpeza necessária da superfície e quaisquer dimensões críticas que afetem o controle de folga. A adesão à confiabilidade costuma ser mais sensível à limpeza e à consistência do que as equipes esperam.
P: Como posso saber se minha aplicação é adequada para tubos retangulares?
R: Se você estiver limitado pelo espaço, lutando com a consistência do contato das aletas ou tentando reduzir a variabilidade da montagem, vale a pena avaliar os tubos retangulares. O melhor próximo passo é comparar protótipos ou resultados de simulação usando a geometria real da sua bobina.
Se você estiver avaliando tubos retangulares para um novo projeto de trocador de calor – ou se estiver tentando consertar uma bobina existente que está com baixo desempenho – não aposte em especificações “suficientemente próximas”. Traga suas dimensões, tolerâncias, condições de trabalho e método de união para a mesa e alinhe em um design de tubo que sua linha de produção possa operar de forma consistente.
Quer um processo de cotação mais rápido e limpo e menos surpresas nas versões de teste?Contate-nose compartilhe seus detalhes de desenho e aplicação - seu futuro (e sua equipe de produção) agradecerão.
