Como os tubos ovais planos melhoram o desempenho do trocador de calor em espaços apertados?

Resumo: Tubos Ovais Planossão amplamente utilizados em trocadores de calor de tubos aletados porque ajudam a equilibrar duas coisas contra as quais os clientes lutam constantemente: forte transferência de calor e baixa resistência do lado do ar. Este artigo detalha o que são tubos ovais planos, onde eles brilham, os pontos problemáticos mais comuns do comprador (queda de pressão, ruído, limites de capacidade, corrosão, dimensões inconsistentes, problemas de união) e uma lista de verificação prática para ajudá-lo a especificar o tubo certo para seu projeto. Você também encontrará uma tabela de comparação, dicas de seleção e perguntas frequentes para que você possa passar de “não tenho certeza do que pedir” para “decisão de compra confiante”.

Índice

• Contorno
• O que são tubos ovais planos?
• Pontos problemáticos do cliente e como os tubos ovais planos ajudam
• Onde tubos ovais planos são comumente usados
• Tabela de comparação de tubos ovais planos e tubos redondos
• Um guia prático de seleção
• Lista de verificação de qualidade antes de fazer um pedido
• Notas de projeto que evitam retrabalhos dispendiosos
• Perguntas frequentes
• Próximas etapas

Contorno

1. Defina o que são tubos ovais planos e por que o formato é importante.
2. Conecte o formato aos problemas do mundo real: resistência ao fluxo de ar, ruído, área ocupada, contato das aletas e custo operacional.
3. Mostre aplicações típicas e critérios de decisão.
4. Compare tubos ovais planos com tubos redondos em uma tabela amigável ao comprador.
5. Forneça uma lista de verificação de seleção: materiais, dimensões, tolerâncias, método de união, estratégia de corrosão e inspeção.
6. Conclua com as próximas etapas práticas e uma maneira fácil de entrar em contato com um fornecedor.

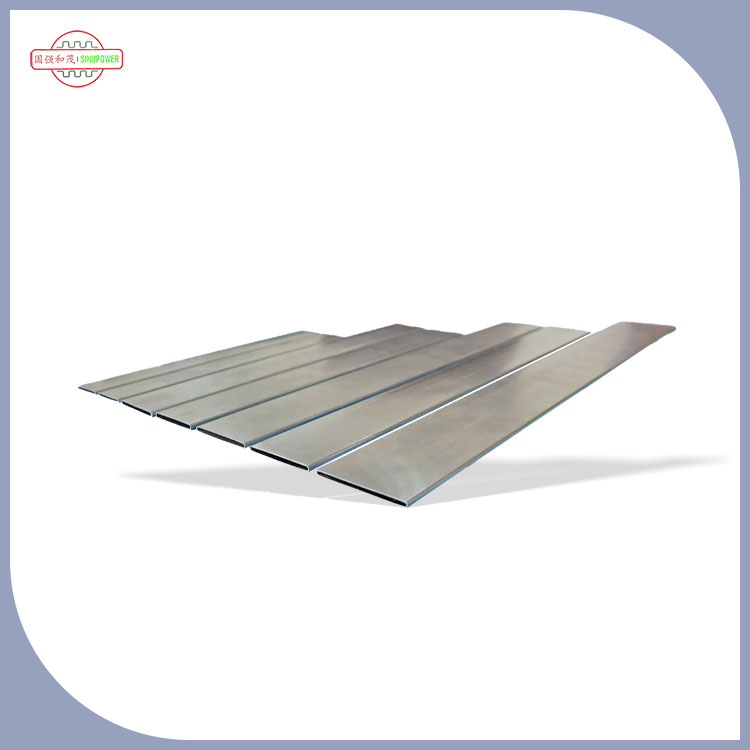

O que são tubos ovais planos?

Tubos Ovais Planossão tubos de transferência de calor com seção transversal oval e perfil “mais plano” do que um tubo redondo tradicional. Em trocadores de calor de tubos aletados, o tubo é a estrada para o fluido de trabalho (água, refrigerante, glicol, óleo, etc.), enquanto as aletas ajudam trocar calor com o ar. O formato do tubo influencia como o ar flui ao redor da bobina, como as aletas se fixam e quanto calor você pode mover por unidade de área.

Pense nos tubos ovais planos como uma atualização prática da geometria: eles podem reduzir a resistência do lado do ar enquanto mantêm uma forte troca de calor. Essa combinação geralmente se traduz em bobinas menores, ventiladores mais silenciosos, menor consumo de energia ou uma margem operacional mais ampla quando a unidade fica suja.

Muitos compradores consideram primeiro os tubos ovais planos quando atingem uma destas restrições:espaço de instalação limitado, metas energéticas rigorosas, limites de ruído, outetos com queda de pressão. Se isso lhe parece familiar, continue lendo – esta forma pode ser uma solução muito direta quando especificada corretamente.

Pontos problemáticos do cliente e como os tubos ovais planos ajudam

Comprar tubos de transferência de calor não envolve apenas o “tamanho do tubo”. A maioria dos projetos falha ou atrasa devido a restrições ocultas: queda de pressão no lado do ar, ajuste das aletas, corrosão, compatibilidade de união e consistência dimensional de lote para lote. Veja como os tubos ovais planos podem resolver os pontos problemáticos mais comuns.

• Ponto problemático 1: Alta queda de pressão no lado do ar e aumento da energia do ventilador
  Em muitos projetos de bobinas, a resistência do lado do ar domina o custo operacional. Os tubos ovais planos podem apresentar uma obstrução de perfil inferior ao fluxo de ar, ajudando a reduzir a queda de pressão. Isso pode significar ventiladores menores, velocidade mais baixa ou desempenho mais estável quando a poeira se acumula.
• Ponto problemático 2: “Precisamos de mais capacidade, mas a pegada não pode crescer”
  Quando não é possível aumentar a profundidade da bobina ou a área frontal, você começa a otimizar a geometria. Tubos ovais planos podem suportar layouts de bobinas compactas, muitas vezes ajudando os designers a extrair mais desempenho do mesmo espaço, melhorando a forma como o ar se move através do conjunto de aletas.
• Ponto problemático 3: Limites de ruído (HVAC comercial, transporte e conforto residencial)
  Se você puder reduzir a resistência do lado do ar, muitas vezes reduzirá a potência do ventilador necessária para atingir a mesma taxa de fluxo – este é um dos métodos mais confiáveis caminhos para reduzir o ruído, porque você pode operar o ventilador mais lentamente sem sacrificar a capacidade.
• Ponto problemático 4: Contato inconsistente entre aleta e tubo e transferência de calor desigual
  As bobinas com aletas dependem de um bom contato mecânico entre as aletas e os tubos. A má consistência dimensional causa aletas soltas, maior resistência térmica, e dispersão de desempenho. Os tubos ovais planos são frequentemente combinados com designs de aletas que favorecem uma área de contato estável – quando as tolerâncias são controladas.
• Ponto problemático 5: corrosão, vazamentos ou falhas prematuras em ambientes agressivos
  O material do tubo, a condição da superfície e a estratégia de revestimento são tão importantes quanto a forma. Os tubos ovais planos estão disponíveis em várias opções de materiais, que permite direcionar riscos específicos de corrosão (umidade, névoa salina, produtos químicos de limpeza, exaustão industrial).
• Ponto problemático 6: Problemas de união (brasagem, soldagem, expansão e cabeçalhos)
  A formação das extremidades, a qualidade da costura e a repetibilidade dimensional afetam diretamente a suavidade com que os tubos se conectam aos coletores e a confiabilidade das juntas que passam nos testes. Os melhores resultados vêm da especificação antecipada do método de união e, em seguida, da correspondência do material e das tolerâncias do tubo com esse método.

Se você já teve uma bobina que parecia ótima no papel, mas perdeu desempenho em campo, geralmente é porque um dos itens acima não foi definido com precisão suficiente na especificação do tubo.

Onde tubos ovais planos são comumente usados

Os tubos ovais planos aparecem em uma ampla gama de indústrias devido aos benefícios (eficiência do fluxo de ar, compacidade e integração estável das aletas) aplicam-se a muitos trocadores de calor ar-fluido.

• Bobinas HVACpara edifícios comerciais e reformas energeticamente conscientes
• Trocadores de calor automotivos e de transporteonde o fluxo de ar, o ruído e a embalagem são fortemente restritos
• Sistemas de refrigeração(condensadores e evaporadores) visando melhor desempenho por metro quadrado
• Resfriamento industrialonde a operação contínua torna a energia do ventilador um grande custo ao longo da vida
• Salas limpas e ambientes sensíveisonde menor ruído e desempenho previsível são importantes

Na prática, a escolha “certa” depende das suas prioridades: queda mínima de pressão, capacidade máxima, resistência à corrosão ou simplicidade de fabricação. Um bom fornecedor irá ajudá-lo a alinhar a geometria do tubo com essas prioridades, em vez de oferecer uma opção única para todos.

Tabela de comparação de tubos ovais planos e tubos redondos

Um guia prático de seleção

A maneira mais rápida de evitar atrasos é especificar tubos ovais planos como um engenheiro e adquiri-los como um gerente de projeto: defina o que é importante, bloqueie as tolerâncias e alinhe o tubo com seu método de união e teste.

• 1) Confirme suas condições operacionais
  Defina o fluido de trabalho, a faixa de pressão, a temperatura operacional e a exposição à limpeza/manutenção. Isso restringirá as opções de material e espessura da parede.
• 2) Escolha o material com base no ambiente, não no hábito
  Para ambientes corrosivos ou costeiros, a estratégia de corrosão não é opcional. Considere se você precisa de aço inoxidável, aço revestido ou outras soluções dependendo do seu sistema e dos requisitos de conformidade.
• 3) Defina as dimensões que impactam o ajuste das aletas
  Os tubos ovais planos exigem definições claras de dimensões maiores/menores, raios de canto (se aplicável) e faixas de ovalidade/planicidade permitidas. Se as aletas forem perfuradas ou estampadas para combinar com o tubo, o acúmulo de tolerâncias é muito importante.
• 4) Decida seu método de adesão com antecedência
  Quer você expanda, solde, solde ou junte mecanicamente aos coletores, a condição da extremidade do tubo e os requisitos de superfície mudam. Mudanças de união em estágio final são uma causa comum de retrabalho de bobinas.
• 5) Planeje a capacidade de fabricação e o prazo de entrega
  Se você precisar de comprimentos personalizados, conformação de extremidades, revestimentos especiais ou tolerâncias fora do padrão, inclua isso em seu cronograma. Você também vai querer amostras de pré-produção antes da produção em massa.

É aqui que um fabricante experiente pode economizar semanas. Por exemplo,Tubos de transferência de calor Sinupower Changshu Ltd.concentra-se em tubos de transferência de calor usados em aplicações de bobinas e trocadores, e os projetos normalmente avançam mais rápido quando você compartilha antecipadamente o desenho da bobina, as especificações das aletas e o método de união.

Lista de verificação de qualidade antes de fazer um pedido

Tubos Ovais Planos podem oferecer excelentes resultados, mas somente se o produto for consistente. Aqui está uma lista de verificação amigável ao comprador que você pode copiar em sua RFQ.

1. Consistência dimensional:dimensões maiores/secundárias, retilineidade e tolerância de comprimento alinhadas com suas ferramentas de aleta e plataformas.
2. Condição da superfície:acabamento superficial limpo e controlado, apropriado para seu método de união (especialmente para brasagem ou soldagem).
3. Controle de espessura da parede:suficiente para requisitos de pressão e processos de conformação sem gerar peso/custo desnecessários.
4. Integridade da costura (se aplicável):qualidade estável de solda/costura com um plano de teste que corresponda ao seu nível de risco.
5. Abordagem de teste de vazamento:definir o método de teste de pressão e os critérios de aceitação antes do início da produção.
6. Rastreabilidade:ID do lote, expectativas de certificação de materiais e registros de inspeção que atendem aos seus requisitos internos de controle de qualidade.
7. Embalagem e proteção:evite amassados ​​e arranhões de trânsito que podem arruinar a inserção das aletas e causar rejeições.

Se você se sentiu prejudicado por “parecer bem até a montagem”, o controle dimensional e a proteção da embalagem são geralmente as duas maiores atualizações que você pode exigir.

Notas de projeto que evitam retrabalhos dispendiosos

Estes são os detalhes práticos que muitas vezes passam despercebidos até a primeira produção:

• O design do colarinho é importante
  Mesmo pequenas alterações na geometria do tubo podem alterar a força de inserção das aletas, a resistência de contato e a taxa de refugo. Alinhe as ferramentas das aletas com a faixa de tolerância do tubo.
• Não subestime ou supere as tolerâncias
  Tolerâncias excessivamente rígidas aumentam os custos e o prazo de entrega; tolerâncias excessivamente frouxas causam falhas de montagem. Tolerâncias alvo que correspondam à capacidade do seu processo de bobina.
• Considere a espessura do revestimento (se usado)
  Os revestimentos protetores podem alterar o comportamento de ajuste e união. Se o revestimento fizer parte do seu plano de corrosão, inclua-o nas suposições dimensionais e de processo.
• Protótipo com seu processo real
  Uma breve execução piloto usando a inserção real das aletas, a junção da plataforma e o teste de pressão revelará problemas mais rapidamente do que qualquer modelo de planilha.

Perguntas frequentes

Q1: Os tubos ovais planos são sempre melhores do que os tubos redondos?
R: Nem sempre. Os tubos ovais planos brilham quando a resistência do lado do ar, o ruído ou a embalagem são o fator limitante. Os tubos redondos podem ser uma ótima opção para projetos altamente padronizados, onde a simplicidade e a ampla compatibilidade de ferramentas são a prioridade.

Q2: Qual é o maior erro que os compradores cometem ao solicitar tubos ovais planos?
R: Deixando de fora os principais detalhes de tolerância. Se a RFQ não definir claramente a consistência dimensional (incluindo expectativas de planicidade/ovalidade), você corre o risco de problemas de ajuste das aletas, desempenho variável da bobina e alto desperdício durante a montagem.

Q3: Os tubos ovais planos reduzem os custos operacionais?
R: Eles podem. Se o projeto reduzir a queda de pressão no lado do ar, você poderá obter a mesma capacidade com menor potência ou velocidade do ventilador, o que geralmente se traduz em economia de energia e redução de ruído.

Q4: Que informações devo enviar a um fornecedor para uma cotação rápida?
R: Compartilhe as dimensões do tubo, preferência de material, comprimentos necessários, volume anual esperado, método de união (aos coletores), faixa de pressão/temperatura e quaisquer requisitos de corrosão ou revestimento. Um simples desenho da bobina e especificações das aletas podem acelerar drasticamente as coisas.

P5: Como posso verificar a qualidade sem atrasar a aquisição?
R: Solicite um conjunto de amostras de pré-produção, solicite registros de inspeção dimensional, defina seu método de teste de vazamento e critérios de aceitação e chegue a um acordo sobre a proteção da embalagem. Isso mantém o controle de qualidade focado e evita surpresas durante a montagem.

Próximas etapas

Os tubos ovais planos não têm apenas um “formato diferente” – eles são uma alavanca prática para melhorar a eficiência do fluxo de ar, a compacidade e a estabilidade do desempenho quando o projeto do seu trocador estiver atingindo os limites do mundo real. A chave é tratar o tubo como parte de um sistema: aletas, coletores, método de união e ambiente todos precisam ser considerados em conjunto.

Se você estiver avaliando tubos planos ovais para um próximo projeto de bobina ou trocador de calor, compartilhe seu desenho e condições operacionais com antecedência para que o fornecedor possa recomendar a especificação do tubo e o plano de inspeção mais adequados. Para suporte ao produto e detalhes de capacidade de fabricação,Contate-nosnoTubos de transferência de calor Sinupower Changshu Ltd.e vamos transformar suas restrições em uma solução confiável e pronta para produção.
