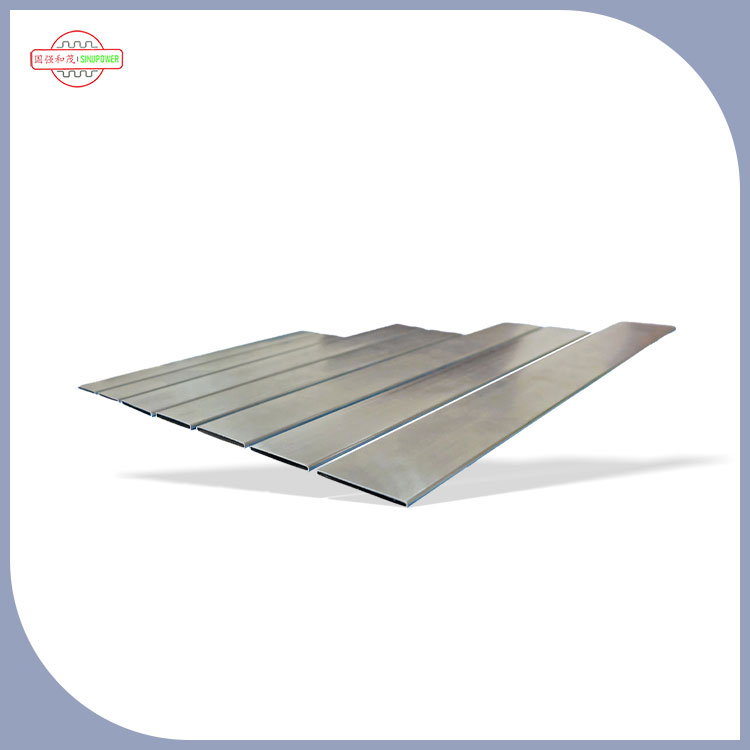

OTubos B para radiador dobradodesempenha um papel fundamental na realização da circulação e transferência de calor do meio de troca de calor central, ao mesmo tempo que se adapta às características estruturais do radiador dobrável, levando em consideração a eficiência da transferência de calor, a resistência estrutural e a adaptabilidade da montagem. É o suporte principal para alcançar a função de dissipação de calor e sua função específica pode ser desmontada nas seguintes dimensões principais:
1. Canal de circulação fechado do meio de troca de calor central
Como canal de fluxo exclusivo para meios de resfriamento como água, anticongelante de etilenoglicol e óleo térmico, realiza a circulação direcional do meio dentro do radiador, evita vazamentos de meio e garante operação estável do ciclo fechado do sistema de dissipação de calor. É o “recipiente de transmissão” para transferência de calor da extremidade da fonte de calor para a extremidade de dissipação de calor do radiador, e todos os comportamentos de transferência de calor são baseados no fluxo do meio dentro do tubo B.
2. Condução eficiente e núcleo de troca de calor
Por um lado, a parede do tubo B entra em contato direto com os componentes de troca de calor ou meio de alta temperatura na extremidade da fonte de calor, absorvendo rapidamente o calor e conduzindo-o para o exterior da parede do tubo; Por outro lado, o lado externo da parede do tubo está intimamente ligado às aletas de dissipação de calor do radiador dobrável, transferindo o calor absorvido para as aletas e, em seguida, expandindo a área de dissipação de calor através das aletas para realizar a transferência de calor por convecção forçada com o ar, completando o processo completo de transferência de calor de "liberação de calor por transferência de massa de absorção de calor". A condutividade térmica e a estrutura da parede do tubo determinam diretamente a eficiência básica de transferência de calor do radiador.
3.Montagem e suporte estrutural para estruturas dobráveis
A principal característica de um radiador dobrável é que as aletas são dispostas dobradas para economizar espaço e aumentar a densidade. A forma da seção transversal e as dimensões estruturais do tubo B são especificamente adaptadas a este layout dobrável e podem ser embutidas com precisão nas ranhuras reservadas ou nos orifícios de montagem das aletas dobráveis, conseguindo uma montagem perfeita entre os tubos e as aletas. Ao mesmo tempo, como componente do esqueleto do núcleo do radiador, ele assume o papel de suporte das aletas e da estrutura geral, resiste à pressão média, ao estresse de montagem e ao impacto de vibração durante o uso, garante a estabilidade da estrutura dobrável e evita a deformação do núcleo e a separação do tubo e das aletas.
4. Rolamento de pressão e proteção de vedação para garantir a confiabilidade do sistema
Durante a operação do sistema de resfriamento, há uma certa pressão interna, e o tubo B precisa ter capacidade de suporte de pressão correspondente para suportar a pressão interna gerada pela circulação do meio e evitar ruptura e vazamento da parede do tubo; Ao mesmo tempo, o design da porta do tubo B é adaptado à estrutura de vedação da câmara de água/tampa final do radiador, que coopera com as juntas e vedações para formar um sistema fechado completo, evitando vazamentos médios e adaptando-se às necessidades de operação estável a longo prazo do radiador dobrável sob diferentes condições de trabalho (como equipamentos industriais, novas baterias de energia, dissipação de calor eletrônica, etc.).
Otimize a resistência ao fluxo e a uniformidade da transferência de calor
O diâmetro interno, o perfil da seção transversal e o design do canal de fluxo do tubo B foram otimizados para reduzir a resistência ao fluxo e o consumo de energia da bomba de circulação, garantindo ao mesmo tempo uma taxa de fluxo média. Ao mesmo tempo, o meio flui uniformemente dentro do tubo, evitando a transferência irregular de calor causada pela velocidade do fluxo local ser muito rápida ou muito lenta. Combinado com o arranjo de alta densidade das aletas dobradas, a distribuição de temperatura na área de transferência de calor de todo o núcleo do radiador é mais equilibrada, melhorando a consistência do efeito geral de dissipação de calor.
Além disso, em resposta aos requisitos leves e compactos dos radiadores dobráveis, os tubos B são geralmente feitos de materiais de troca de calor eficientes e de paredes finas (como liga de alumínio e liga de cobre), o que pode garantir a transferência de calor e a capacidade de suporte de pressão enquanto reduz o peso total do radiador. Isso está alinhado com o objetivo do projeto de "pequeno volume e alto poder de dissipação de calor" de estruturas dobráveis e é um componente essencial para radiadores dobráveis para obter uma dissipação de calor eficiente, compacta e confiável.
