Resumo
Quando um condensador apresenta desempenho inferior, os sintomas parecem familiares: maior consumo de energia, temperaturas de saída instáveis, limpeza frequente, vazamentos prematuros e o tipo de ruído vibratório que continua aparecendo nos piores momentos possíveis. UMTubo condensador redondo tipo Dé frequentemente escolhido em construções de condensadores compactos porque ajuda a equilibrar três necessidades concorrentes: utilização da superfície de transferência de calor, estabilidade de fluxo e robustez mecânica em um espaço limitado. Neste artigo, descrevo o que normalmente dá errado em condensadores do mundo real, o que geralmente significa a intenção do projeto “tipo D + redondo”, o que especificar para evitar erros de fornecimento e como pensar sobre a durabilidade (corrosão, incrustações, vibração) antes que o tubo chegue ao chão de fábrica.
Índice
- Resumo de relance
- Que problemas os compradores estão tentando resolver?
- O que é um tubo condensador redondo tipo D na prática?
- Onde ele se encaixa melhor em sistemas condensadores?
- O que especificar para que o desempenho corresponda ao desenho
- Como pensar sobre corrosão, incrustações e vibração
- Perguntas do fornecedor que evitam retrabalho caro
- Tabela de seleção e solução de problemas
- Perguntas frequentes
- Pensamentos finais
Resumo de relance
- Primeiro:identificar o ponto problemático (espaço, queda de pressão, vibração, corrosão, incrustação ou rendimento da montagem).
- Então:confirme o que “tipo D” significa para sua construção (perfil, forma final, interface tubo-cabeçalho ou geometria de empacotamento).
- Próximo:bloqueie as especificações que geram resultados reais (dimensões, tolerância, liga/material, limpeza, método de teste).
- Finalmente:alinhe-se com um fornecedor que possa comprovar consistência por meio de registros de inspeção e controles de processo, e não apenas de uma página de catálogo.
Que problemas os compradores estão tentando resolver?
A maioria das pessoas não vai comprar umTubo condensador redondo tipo Dporque parece legal. Eles fazem isso porque algo prejudica – geralmente custo, tempo de atividade ou ambos. Aqui estão os pontos problemáticos que vejo com mais frequência quando as equipes avaliam as opções de tubos para operação do condensador:
- O espaço é apertado:a área da bobina é limitada, mas as metas de capacidade permanecem as mesmas.
- A queda de pressão está aumentando:as bombas/ventiladores trabalham mais e o consumo de energia aumenta.
- Incrustação e descamação:o desempenho parece bom no comissionamento e depois diminui após semanas ou meses.
- Fadiga por vibração:os suportes dos tubos são “bons o suficiente” até que a ressonância apareça sob certas cargas.
- Surpresas de corrosão:sistemas mistos de metais, mudanças na química da água ou ambientes costeiros encurtam a vida.
- Problemas de rendimento de montagem:pequenos desvios dimensionais causam defeitos de brasagem/soldagem, vazamentos ou retrabalho.
- Volatilidade do prazo de entrega:você precisa de fornecimento previsível e qualidade repetível, não de um lote único que pareça perfeito.
A melhor escolha de tubo é aquela que reduz o seu perfil de riscopara suas condições operacionais reais. É por isso que deveríamos falar sobre o que o “tipo D” geralmente implica antes de falarmos sobre “melhor transferência de calor”.

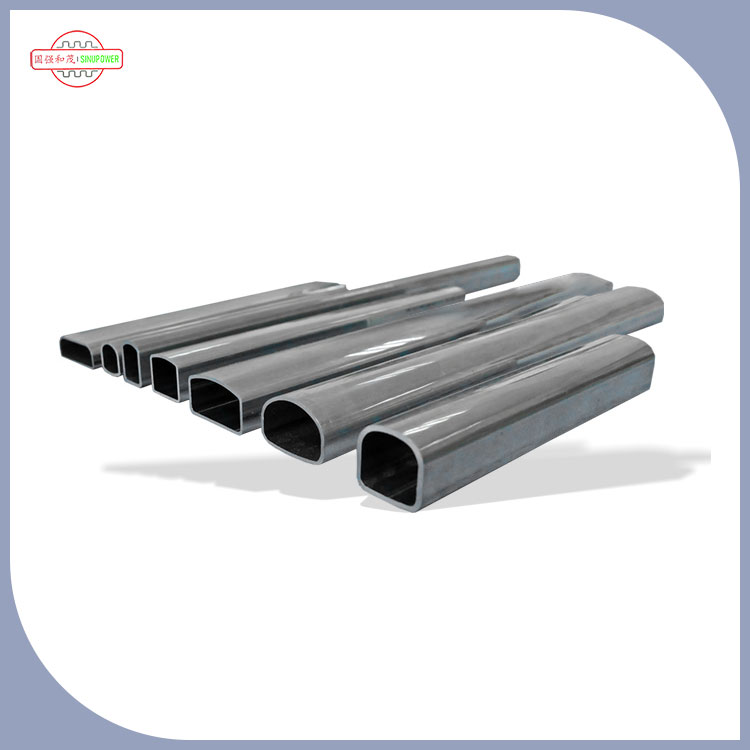

O que é um tubo condensador redondo tipo D na prática?
A nomenclatura pode ser confusa, porque o “tipo D” é usado de forma diferente entre os setores. Em muitas construções de condensadores, o “tipo D” geralmente sinaliza uma geometria ou escolha de interface destinada a melhorar o empacotamento, o contato ou a estabilidade da montagem, ao mesmo tempo que mantém o comportamento do fluxo mais próximo do que você esperaria de uma passagem redonda.
Minha definição prática: A Tubo condensador redondo tipo Dé normalmente projetado para manter o fluxo de fluido suave (um benefício importante dos caminhos de fluxo redondos), ao mesmo tempo que introduz um recurso plano ou indexado controlado (a intenção “D”) que ajuda no posicionamento, espaçamento, união do tubo ao coletor ou utilização da área de contato - especialmente em bobinas compactas.
Por que isso importa? Porque muitos problemas de “desempenho” em condensadores não são causados pela teoria da transferência de calor – eles são causados pela variação de fabricação e pelas condições de campo. Um tubo que seja mais fácil de posicionar, mais fácil de unir e menos sensível a empilhamentos dimensionais menores pode valer mais do que um pequeno ganho teórico de eficiência.
Se você estiver avaliando esse tipo de tubo, não pergunte apenas “É redondo?” Perguntar:Que parte da minha construção se torna mais estável ou mais repetível devido à intenção de design do tipo D?
Onde ele se encaixa melhor em sistemas condensadores?
Em aplicações de condensadores em instalações industriais e sistemas HVAC, a escolha do tubo geralmente é um ato de equilíbrio entre área de transferência de calor, distribuição de fluxo e resiliência mecânica. UMTubo condensador redondo tipo Dé frequentemente escolhido quando:
- Você precisa de compacidade:um empacotamento de bobinas mais apertado ou um alinhamento de tubos mais previsível ajudam a atingir as metas de capacidade no mesmo envelope.
- Você deseja um comportamento de fluxo estável:caminhos de fluxo redondos podem ajudar a minimizar penalidades de pressão abruptas quando comparados com canais de formato mais agressivo.
- Seu processo de adesão precisa de repetibilidade:um recurso de perfil consistente pode reduzir a variabilidade da montagem.
- As condições operacionais oscilam:vibração, ciclos de temperatura e cargas intermitentes recompensam a geometria mecanicamente estável.
Mais uma verificação da realidade: se o seu condensador estiver funcionando com distribuição inconsistente (pontos quentes, temperaturas de saída irregulares), você poderá perder muito mais desempenho devido à má distribuição do que jamais ganhará com um formato de tubo “otimizado”. Portanto, trate a seleção de tubos como parte de um sistema: coletores, suportes, contato com aletas, qualidade de união e estratégia de limpeza.
O que especificar para que o desempenho corresponda ao desenho
Aqui está a armadilha que já vi muitas vezes: o desenho está “completo”, mas não controla os detalhes que realmente governam o risco de vazamento, a queda de pressão e o rendimento da montagem. Se você quiser umTubo condensador redondo tipo Dpara se comportar consistentemente, lote a lote, esses são os itens de especificação que compensam.
Especificações básicas para bloquear
- Diâmetro externo e espessura da parede:incluem tolerância e método de medição.
- Comprimento e qualidade de corte:limites de rebarba, esquadria e requisitos de condição final.
- Material/liga:combinar com o ambiente de corrosão e o processo de união.
- Condição e limpeza da superfície:controlar óleos, lascas, poeira; definir defeitos superficiais aceitáveis.
- Teste de pressão/vazamento:especifique pressão de teste, meio (ar/água), tempo de espera e critérios de aceitação.
- Estabilidade dimensional após conformação/união:se os tubos forem pré-formados ou finalizados, especifique verificações pós-processamento.
Se você estiver comprando internacionalmente, também é aconselhável especificarembalagem e manuseiorequisitos. Os tubos do condensador podem ser danificados por impactos aparentemente menores: amassados, ovalização, superfícies arranhadas e contaminação. Esses defeitos podem não aparecer até a união ou o teste de pressão – quando o retrabalho é muito mais caro.
Como pensar sobre corrosão, incrustações e vibração
“Durável” não é um atributo único. Para tubos condensadores, a durabilidade geralmente é o produto dequímica(resistência à corrosão),física(vibração e fadiga), eoperações(incrustantes e limpeza). Veja como eu dividiria isso ao decidir se umTubo condensador redondo tipo Dé o movimento certo.
Corrosão
- A química da água é importante:nível de cloreto, pH, oxigênio dissolvido e programas de biocidas alteram o comportamento da corrosão.
- Sistemas de metais mistos:casais galvânicos podem acelerar silenciosamente os danos se não forem isolados ou tratados.
- Proteção de superfície:revestimentos ou estratégias de revestimento podem ajudar, mas somente se o seu método de limpeza não os remover.
Incrustação e descamação
- Espere queda de desempenho:inclua o acesso de limpeza e escolha especificações de tubo que tolerem sua abordagem de limpeza.
- Troca de velocidade:velocidades mais altas podem reduzir os depósitos, mas podem aumentar a erosão ou a energia de bombeamento.
- Realidade de manutenção:se sua equipe só consegue limpar duas vezes por ano, escolha um design que permaneça estável entre as limpezas.
Vibração e fadiga
- Estratégia de apoio:a geometria do tubo pode ajudar, mas os suportes e o espaçamento geralmente decidem a vida útil final à fadiga.
- Ciclagem térmica:expansão/contração repetidas podem soltar as juntas se as tolerâncias variarem.
- Risco de ressonância:se o seu equipamento tiver bandas de vibração conhecidas, verifique antecipadamente as frequências naturais do tubo/suporte.
Se você está comprando para ter tempo de atividade, peça evidências de consistência. Por exemplo,Tubos de transferência de calor Sinupower Changshu Ltd., como muitos fabricantes sérios nesta categoria, posiciona esse tipo de tubo em torno de um serviço confiável de transferência de calor e comportamento de fluxo estável – seu trabalho é tornar essas afirmações “reais”, vinculando-as a critérios de aceitação mensuráveis em seu pedido de compra e plano de inspeção.
Perguntas do fornecedor que evitam retrabalho caro
Se eu tivesse que escolher uma mudança de mentalidade para os compradores, seria esta: não avalie apenas o tubo – avalie oprocessoisso faz o tubo. Quando você está adquirindo umTubo condensador redondo tipo D, essas questões são as que tendem a expor o risco precocemente:
- Como você controla o desvio dimensional entre lotes?Pergunte o que é medido, com que frequência e o que acontece quando está fora das especificações.
- O que significa “limpo” na sua fábrica?Pergunte sobre remoção de cavacos, controle de óleo e embalagem após a inspeção final.
- Qual teste é padrão e o que é opcional?Teste de pressão, correntes parasitas (se aplicável), classificação visual, verificações de dureza – deixe isso explícito.
- Você pode fornecer registros de inspeção com remessas?Se a resposta for vaga, trate-a como um sinal.
- Como você evita danos de manuseio durante o transporte?Amassados e arranhões podem se transformar em vazamentos e sucata.
- Qual é a sua prática de controle de mudanças?Mudanças na origem do material ou nas ferramentas devem ser comunicadas antes da chegada da remessa.
Bons fornecedores não ficarão ofendidos com essas perguntas. Eles ficarão aliviados por você estar falando sério, porque clientes sérios reduzem mal-entendidos e combates emergenciais a incêndios.
Tabela de seleção e solução de problemas
Use esta tabela como um rápido “mapa do comprador” para combinar problemas comuns de condensador com o que você deve especificar ou verificar ao escolher umTubo condensador redondo tipo D.
| Ponto problemático do comprador | O que geralmente causa isso | O que especificar/verificar | O que observar |
|---|---|---|---|
| A capacidade cai com o tempo | Sujeira, incrustações, acesso deficiente para limpeza | Compatibilidade com métodos de limpeza; condição da superfície; suposições de intervalo de manutenção | A limpeza agressiva pode danificar revestimentos ou juntas |
| Queda de alta pressão | Restrição de fluxo, má distribuição, superfícies internas ásperas | Intenção do caminho do fluxo; tolerância dimensional; limpeza interna | “Pequenas” mudanças de tolerância podem se tornar grandes penalidades do sistema |
| Falhas de vazamento após adesão | Acabar com problemas de qualidade, contaminação e incompatibilidade com a interface do cabeçalho | Corte limites de esquadria/rebarbas; padrão de limpeza; plano de teste de vazamento | A contaminação muitas vezes se esconde até o teste de pressão final |
| Ruído de vibração/rachaduras por fadiga | Espaçamento de suporte, ressonância, estresse de ciclagem térmica | Estratégia de apoio; seleção de materiais; estabilidade dimensional após a formação | Não trate a geometria do tubo como um substituto para suportes adequados |
| Corrosão e substituição antecipada | Química da água, mistura de metais, exposição ambiental | Escolha de material/liga; estratégia de isolamento; tolerância à corrosão | Escolhas de materiais “tamanho único” raramente sobrevivem a locais agressivos |
| Baixo rendimento de montagem | Inconsistência de lote, danos no manuseio, critérios de aceitação pouco claros | Registros de inspeção; embalagem; limites de defeitos; expectativas de controle de mudanças | Os custos de retrabalho geralmente excedem as diferenças de preço dos tubos |
Perguntas frequentes
O tubo condensador redondo tipo D é apenas para uma indústria?
Não necessariamente. O mesmo conceito de tubo pode aparecer em qualquer lugar com condensadores compactos e materiais de união estáveis. O que muda são as especificações: o material, a tolerância e os testes devem corresponder às suas condições operacionais (temperatura, química do fluido, perfil de vibração, método de limpeza).
O que devo priorizar primeiro: transferência de calor ou confiabilidade?
Na maioria das instalações reais, a confiabilidade vence. Um tubo ligeiramente “menos ideal” que mantém o desempenho durante meses com limpeza previsível e menos vazamentos geralmente produz melhores resultados de custo total do que um projeto que começa forte, mas se degrada rapidamente ou complica a montagem.
Como evito ordenar a interpretação errada do “tipo D”?
Trate o “tipo D” como um sinalizador para esclarecer detalhes de geometria e interface. Confirme a intenção da seção transversal, as condições finais e como o tubo se ajusta aos coletores e aos suportes. Adicione esboços, tolerâncias e pontos de inspeção aos seus documentos de compra para que não haja ambigüidades.
Preciso de verificações de qualidade especiais para esses tubos?
Se o condensador for crítico, sim. No mínimo, defina verificações dimensionais, requisitos de limpeza e um método de teste de vazamento/pressão. Para sistemas de alto risco, exija registros de inspeção de lote e limites claros de defeitos (amassados, arranhões, ovalização, rebarbas).
Qual é a maneira mais rápida de reduzir o risco de vazamento?
Garanta a qualidade final, limpeza e manuseio/embalagem. Muitos vazamentos começam como pequenos problemas – rebarbas, contaminação ou amassados de manuseio – que só se revelam durante a união ou testes de pressão em estágio final.
Pensamentos finais
A Tubo condensador redondo tipo Dpode ser uma resposta inteligente quando você está enfrentando restrições de espaço, queda de pressão ou problemas de rendimento de montagem, especialmente quando sua equipe precisa de um tubo que se comporte de maneira previsível sob estresse operacional real. A chave é comprar ocertoversão do “tipo D” para sua arquitetura de condensador e, em seguida, apoie-a com especificações e disciplina de inspeção que mantêm o desempenho consistente em todas as remessas.
Se você estiver planejando construir um novo condensador ou substituir tubos em um sistema existente,Tubos de transferência de calor Sinupower Changshu Ltd.pode apoiá-lo com opções de produtos e conhecimento de fabricação adaptados ao serviço de condensadores. Compartilhe suas condições operacionais, capacidade alvo e dimensões principais, e nós o ajudaremos a definir uma especificação de tubo que atenda às suas restrições. Pronto para seguir em frente?Contate-nos para discutir seu projeto e obter uma cotação que se alinhe às suas necessidades do mundo real.
