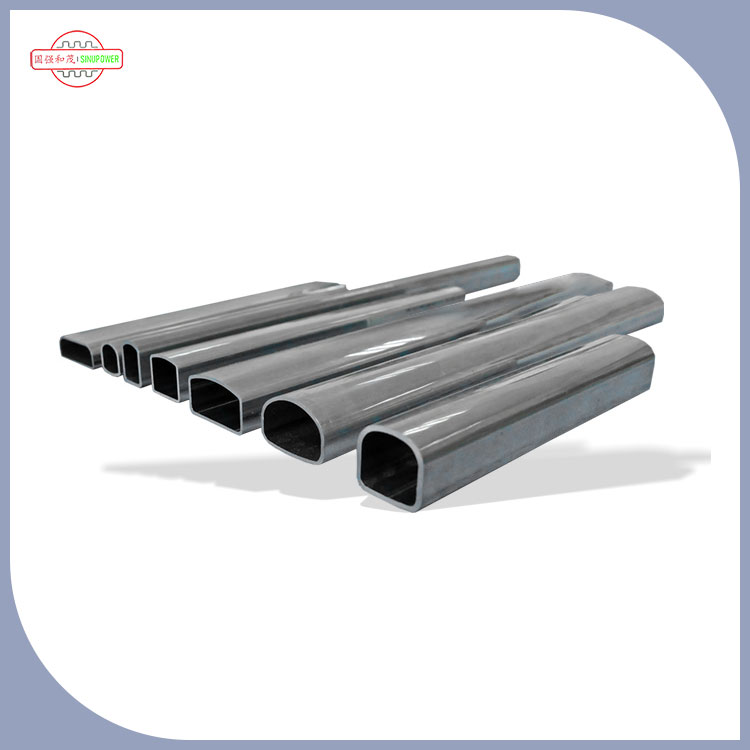

Tubos principais do condensador do sistema HVAC comercial

Design e Função

Os tubos coletores são projetados especificamente para servir como ponto de distribuição e coleta de refrigerante em condensadores tipo D. Sua configuração em forma de D permite uma distribuição eficiente e uniforme do refrigerante pelos tubos do condensador.

À medida que o refrigerante flui através do tubo coletor e para dentro dos tubos do condensador, ele libera calor para o ar ou água circundante, fazendo com que ele se condense e se transforme do estado de vapor para o estado líquido. A eficiência deste processo de transferência de calor impacta diretamente o desempenho geral e a eficiência energética do sistema de refrigeração ou ar condicionado.

Vantagens materiais: Por que alumínio para coletores de condensador

A utilização do alumínio na construção do tubo coletor oferece diversas vantagens:

• Excelente condutividade térmica:O alumínio permite uma transferência de calor eficiente entre o refrigerante e o meio de resfriamento circundante.
• Construção leve:O alumínio é significativamente mais leve que o aço, reduzindo o peso geral do condensador e diminuindo os custos de transporte e instalação.
• Resistência à corrosão:O alumínio forma naturalmente uma camada protetora de óxido que resiste à corrosão causada pela umidade, poluentes industriais e produtos químicos refrigerantes.
• Eficiência de custos:O alumínio oferece uma relação custo-desempenho favorável em comparação com os manifolds de cobre, com tecnologia de extrusão tipo D permitindo produção de alto volume com precisão dimensional consistente.

Projetado para HVAC comercial: além da refrigeração padrão

Os sistemas HVAC comerciais operam sob condições fundamentalmente diferentes das aplicações padrão de refrigeração ou automotivas. Os tubos coletores do condensador do sistema HVAC comercial da Sinupower são projetados especificamente para atender a estas demandas exclusivas:

• Ciclo de trabalho contínuo:Os sistemas HVAC comerciais geralmente funcionam 24 horas por dia, 7 dias por semana, 365 dias por ano. Nossos coletores são aliviados de tensão por meio de recozimento controlado pela atmosfera para suportar milhares de ciclos de expansão/contração térmica sem desenvolver trincas por tensão.
• Consistência de lote em grande escala:Projetos comerciais normalmente exigem centenas ou milhares de cabeçalhos idênticos. Como uma instalação certificada pela IATF 16949, mantemos Cpk ≥ 1,67 em todas as dimensões críticas, garantindo que a 10.000ª unidade corresponda à 1ª.
• Mitigação de custos de tempo de inatividade:Uma única falha de cabeçalho em um edifício comercial pode levar a reclamações de inquilinos, perda de estoque ou fechamento de instalações. Nossos rigorosos protocolos de testes destrutivos minimizam os riscos de falhas em campo.
• Produção escalável:Com 90 conjuntos de equipamentos, podemos dimensionar a produção para atender às demandas de grandes projetos comerciais sem comprometer a qualidade ou o prazo de entrega.

Especificações

Aplicações em HVAC, refrigeração e automotivo

Os sistemas condensadores tipo D são comumente usados ​​em vários setores, incluindo sistemas HVAC (aquecimento, ventilação e ar condicionado), refrigeração e bomba de calor. Os tubos coletores do condensador do sistema HVAC comercial da Sinupower garantem uma operação suave e confiável em:

• Sistemas HVAC comerciais:Unidades de telhado, conjuntos de resfriadores centrais e sistemas VRF
• Equipamento de refrigeração:Câmaras frigoríficas, vitrines refrigeradas e instalações de armazenamento refrigerado
• Sistemas de Bomba de Calor:Condensadores de bomba de calor reversíveis para aquecimento e resfriamento durante todo o ano
• HVAC automotivo:Sistemas de ar condicionado para veículos de passageiros e caminhões pesados

Por que a geometria em forma de D é importante

Muitas fábricas escolhem tubos coletores com base em suas vantagens abrangentes em eficiência de transferência de calor, controle de custos e adaptabilidade estrutural, que podem atender com precisão aos principais requisitos dos condensadores industriais:

• Contato de barbatana superior:A seção plana em forma de D permite o contato superfície a superfície com as aletas do condensador, maximizando a área de transferência de calor.
• Distribuição otimizada de fluidos:A configuração em forma de D garante uma distribuição eficiente e uniforme do refrigerante através dos tubos do condensador.
• Rigidez Estrutural Melhorada:A planicidade da seção D proporciona maior resistência à flexão e à torção do que tubos circulares sob a mesma espessura de parede.

Validação de Engenharia e Garantia de Qualidade

A Sinupower valida cada lote de tubos coletores do condensador do sistema HVAC comercial por meio de protocolos de qualidade rigorosos:

• Instalação certificada pela IATF 16949:Sistema completo de gerenciamento de qualidade de nível automotivo
• Certificações ISO:ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
• Inspeção Dimensional em Linha:Garante espessura de parede consistente e tolerâncias de dimensão externa
• Testes Destrutivos:Teste de pressão de ruptura de acordo com os padrões da indústria para garantir que os tubos resistam a ondas de pressão contínuas e ciclos térmicos

Parcerias comerciais de HVAC – histórico comprovado

Por que as equipes de compras escolhem a Sinupower

Sinupower combina escala de fabricação com experiência em engenharia para oferecer qualidade consistente:

• Escala de produção:90 conjuntos de equipamentos e ferramentas, incluindo linhas de produção de soldagem, máquinas de serrar, puncionadeiras, bancadas de trefilação e fornos de recozimento
• Experiência Fundadora:Co-fundado por Gao Qiang, um líder do setor com experiência anterior na Fortune 500, reconhecido como Talento de Referência de Empreendedorismo em Ciência e Tecnologia Changshu 2019 e Talento de Inovação Jiangsu 2020
• Propriedade intelectual:2 patentes de invenção, 15 patentes de design e 16 patentes de modelo de utilidade
• Parcerias comprovadas:Acordos de fornecimento de longo prazo com Sanhua, Danfoss e Pankl

Estudo de caso de aplicação: Retrofit HVAC de torre de escritórios comerciais

Projeto:Torre de escritórios comerciais de 45 andares, Shanghai CBD

Desafio:A gestão do edifício precisava substituir os antigos coletores de condensador em 12 unidades HVAC no telhado que atendem 2 milhões de pés quadrados de espaço de escritórios. Requisitos incluídos:

• Compatibilidade direta com a infraestrutura existente de chillers
• Mais de 20 anos de vida útil sob operação contínua
• Prazo de entrega de 8 semanas para minimizar a interrupção do inquilino

Solução:A Sinupower forneceu 480 tubos coletores de condensador de sistema HVAC comercial personalizados com:

• Perfil D personalizado que corresponde às dimensões do cabeçalho existente
• Liga 3003 com maior resistência à corrosão
• Ferramentas aceleradas em 4 semanas + produção em 3 semanas
• Inspeção dimensional 100% com relatórios Cpk

Resultado:

• Cabeçalhos entregues 1 semana antes do previsto
• Zero problemas de montagem durante a instalação
• Proprietário do edifício relatou melhoria de 8% na pós-instalação do COP do sistema
• Contrato de fornecimento garantido para 3 edifícios adicionais no portfólio

Perguntas frequentes: Fornecimento e engenharia de cabeçote de condensador tipo D

Qual é o prazo de entrega típico para tubos coletores de condensador de sistema HVAC comercial personalizados?

A fabricação de ferramentas personalizadas padrão leva de 4 a 6 semanas. A produção da amostra começa de 1 a 2 semanas após a aprovação do ferramental.

Quais ligas de alumínio são usadas para coletores de condensador tipo D?

As ligas de núcleo incluem 3003, 3102, X362, 1100, 1197 e 1297. As ligas de revestimento incluem 4045, 4343, 4043 e 7072.

Qual é a diferença entre tubos tipo D e tubos redondos?

Os tubos tipo D oferecem área de contato de aletas superior e distribuição de refrigerante mais uniforme em comparação com tubos redondos. A seção plana em forma de D permite o contato superfície a superfície com as aletas do condensador, maximizando a eficiência da transferência de calor.

Quais certificações a Sinupower possui?

A Sinupower é certificada pela IATF 16949, ISO 9001:2015, ISO 14001:2015 e ISO 45001:2018.

Como a Sinupower garante consistência lote a lote para grandes projetos comerciais?

Como uma instalação certificada pela IATF 16949, mantemos Cpk ≥ 1,67 em todas as dimensões críticas. A medição a laser em linha verifica a espessura da parede e as dimensões externas a cada 0,5 metro durante toda a produção. Todos os dados são registrados e rastreáveis ​​até lotes individuais, garantindo consistência em milhares de unidades.

Qual é o prazo para pedidos de substituição de emergência?

Para substituições emergenciais de HVAC comerciais, oferecemos fabricação rápida de ferramentas em 3 semanas (padrão 4-6 semanas) e produção de amostras em 1 semana. A produção completa pode começar imediatamente após a aprovação da amostra. Entre em contato com nossa equipe de vendas comerciais para atendimento emergencial.

Qual é a vida útil esperada desses conectores em aplicações comerciais de HVAC?

Nossos tubos coletores de condensador de sistema HVAC comercial são projetados para mais de 20 anos de serviço contínuo em aplicações comerciais. Validamos isso por meio de testes de ciclo térmico acelerado e testes de resistência à corrosão. A espessura da parede é projetada com margem de segurança contra pressão e fadiga térmica.
